Chấu mềm cho mâm cặp thủy lực

Lượt xem:
498

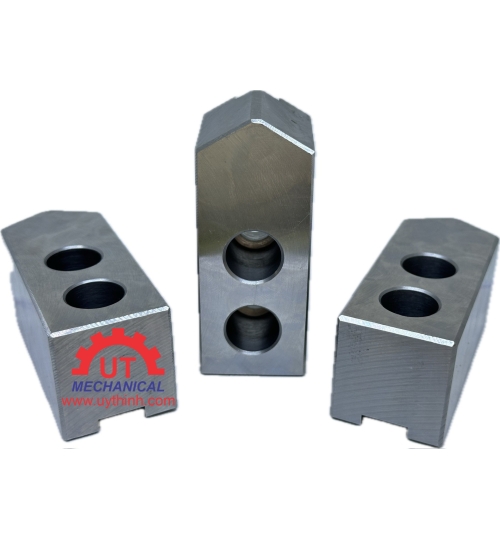

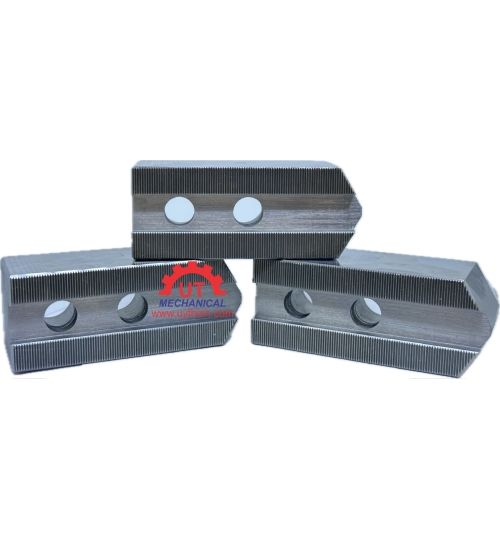

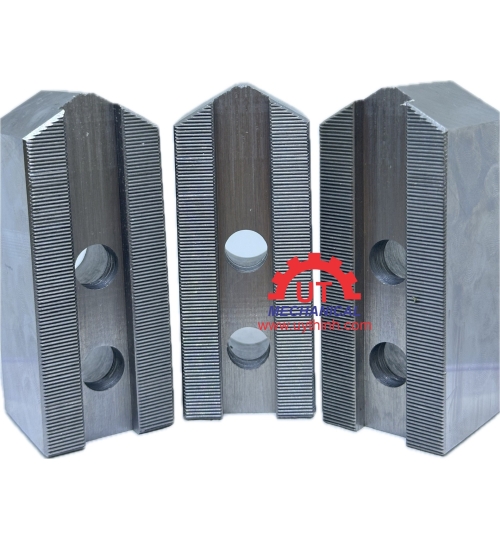

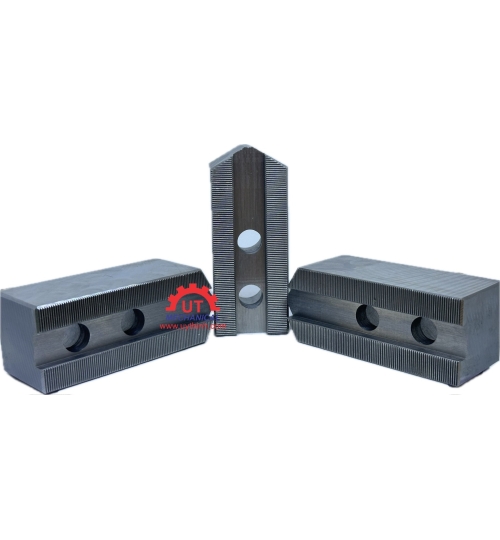

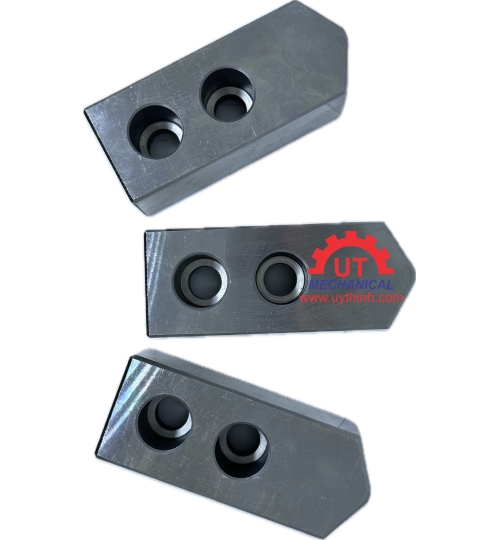

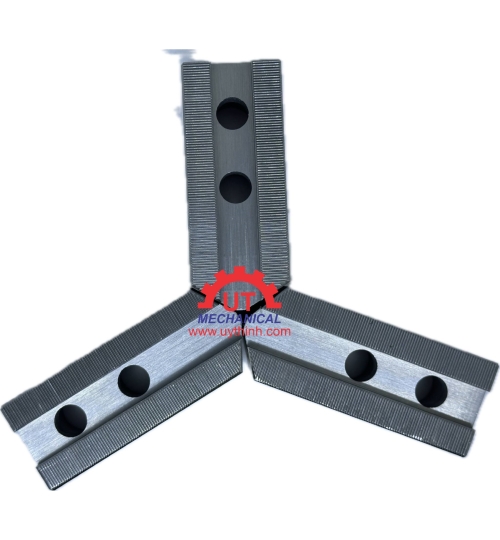

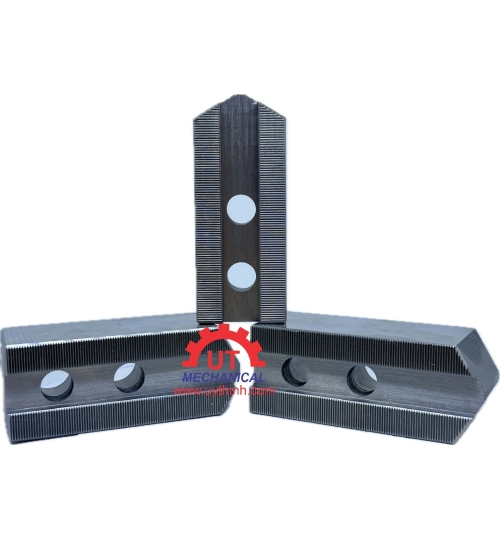

-Chấu mềm dùng để kẹp bề mặt đã gia công tinh. Mỗi lần cần tiện các đường kính khác nhau phải tiện chấu kẹp có R bằng R của chi tiết gia công như vậy đảm bảo độ đồng tâm và bề mặt kẹp ko bị vết hoặc biến dạng khi kẹp.

-Có thể tiện nhiều bậc đường kính khác nhau trên cùng một chấu tùy vào chi tiết gia công

- Chấu mềm là chấu được nhiệt luyện có độ cứng khoảng 30-35HRC, được gia công ngay trên máy đến kích thước hợp lý trước khi dùng kẹp sản phẩm, nên độ chính xác định tâm khá cao.

-Chấu kẹp mềm dùng cho kẹp phôi nhẹ và cần độ chính xác.Các chấu kẹp có thể sử dụng các mặt kẹp phía trong và phía ngoài như nhau.

Kích thước: 4inch, 5 inch ,6inch, 8inch, 10inch, 12inch..

Thuộc tính sản phẩm:

Chấu mềm

Số lượng

Giá

Thành tiền

- +

0đ

Thêm

Thêm vào giỏ Mua ngay

Thông tin sản phẩm
Bình luận

Specifications

UNIT: mm

Model	S-1	S-2	S-3	S-4	S-5	S-6	S-7	S-8	S-9	S-10	S-11	Serration Pitch	Angle	Gross Weight (kg)
SJ04023C	51	23	23	10	4	13	14	27	M8	10	3	1.5mm×60°	120° Pointed	0.5
SJ05027C	62	23	27	10	4	17	14	38	M8	10	3	1.5mm×60°	120° Pointed	0.6
SJ06030C	73	31	31	12	5	19	20	43	M10	10	3	1.5mm×60°	120° Pointed	1.27
SJ08037C	95	35	37	14	5	22	25	54	M12	16	3	1.5mm×60°	120° Pointed	2.32
SJ10042C	110	40	42	16	5	27	30	60	M12	20	4	1.5mm×60°	120° Pointed	3.64
SJ12048C-21	129	48	48	21	5	28	30	74	M16	25	3	1.5mm×60°	120° Pointed	5.76
SJ12048C-18	129	48	48	18	5	28	30	74	M14	25	3	1.5mm×60°	120° Pointed	5.76

Model	S-1	S-2	S-3	S-4	S-5	S-6	S-7	S-8	S-9	S-10	S-11	Serration Pitch	Angle	Gross Weight (kg)
SJ06030B	73	31	31	12	5	19	20	38	M10	15	13	1.5mm×60°	120° Standard	1.28
SJ08037B	95	35	37	14	5	22	25	46	M12	24	15	1.5mm×60°	120° Standard	2.34
SJ10042B	110	40	42	16	5	27	30	50	M12	30	17	1.5mm×60°	120° Standard	3.66
SJ12048B-21	129	48	48	21	5	28	30	60	M16	39	22	1.5mm×60°	120° Standard	5.78
SJ12048B-18	129	48	48	18	5	28	30	60	M14	39	22	1.5mm×60°	120° Standard	5.78

Model	S-1	S-2	S-3	S-4	S-5	S-6	S-7	S-8	S-9	S-10	S-11	Serration Pitch	Angle	Gross Weight (kg)
SJ06030A	73	31	31	12	5	19	20	38	M10	15	N/A	1.5mm×60°	Flat type	1.28
SJ08037A	95	35	37	14	5	22	25	46	M12	24	N/A	1.5mm×60°	Flat type	2.35
SJ10042A	110	40	42	16	5	27	30	60	M12	20	N/A	1.5mm×60°	Flat type	3.67
SJ12048A-21	129	48	48	21	5	28	30	74	M16	25	N/A	1.5mm×60°	Flat type	5.76
SJ12048A-18	129	48	48	18	5	28	30	74	M14	25	N/A	1.5mm×60°	Flat type	5.79
SJ15062A-22	165	62	62	22	8	37	43	85	M20	37	N/A	1.5mm×60°	Flat type	12.6
SJ15062A-25.5	165	62	62	25.5	8	37	43	85	M20	37	N/A	1.5mm×60°	Flat type	12.6
